Trong kỷ nguyên Công nghiệp 4.0, nơi sản xuất thông minh, tự động hóa và xử lý chính xác cao xác định lợi thế cạnh tranh, trục tuyến tính chính xác đã nổi lên như các thành phần cho phép quan trọng cho các hệ thống chuyển động tuyến tính. Các thành phần hình trụ được thiết kế này cung cấp hướng dẫn chuyển động đặc biệt, độ chính xác vị trí và độ tin cậy cấu trúc - giải quyết các yêu cầu cốt lõi của các quy trình sản xuất hiện đại từ gia công CNC đến dây chuyền lắp ráp tự động. Bài viết này giải thích một cách có hệ thống về các đặc điểm kỹ thuật, lợi thế hiệu suất chính, ứng dụng cụ thể của ngành công nghiệp và tiêu chuẩn lựa chọn kỹ thuật của trục tuyến tính chính xác, cung cấp một tài liệu tham khảo chuyên nghiệp cho các kỹ sư sản xuất và tối ưu hóa quy trình.

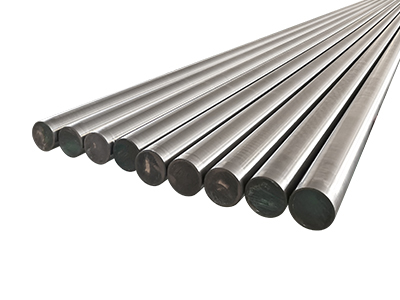

Trục tuyến tính chính xáclà các thành phần hình trụ chính xác cao được thiết kế để tạo điều kiện cho chuyển động tuyến tính mượt mà, có thể lặp lại trong các hệ thống cơ học. Chúng hoạt động cùng với vòng bi tuyến tính (ví dụ như vòng bi, vòng bi lăn, vòng bi bình thường) để hướng dẫn và hỗ trợ tải năng động, với hiệu suất được quản lý bởi các tiêu chuẩn công nghiệp nghiêm ngặt:



1.1 Các thông số kỹ thuật chính

- Kháng dung kích thước: Tuân thủ ISO 286-2, thường là lớp IT5-IT7 (khoan dung đường kính bên ngoài ± 0,005 ± 0,015 mm cho trục 10-50 mm OD).

- Độ lệch tuyến tính: ≤0,01 mm / m (độ lệch tối đa từ một đường thẳng trên chiều dài 1 mét).

- Radial Runout: ≤0,003 mm (đảm bảo tiếp xúc mang đồng nhất và phân phối tải).

- Kết thúc bề mặt: Ra ≤0,2 μm (sau khi mài chính xác và đánh bóng, giảm thiểu ma sát với vòng bi).

- Tùy chọn vật liệu:

- Thép carbon (CK45/4140): Độ dập và tempered (QT 600-800), độ bền kéo 600-1000 MPa, lý tưởng cho các ứng dụng tải trọng cao.

- Thép không gỉ (304/316L): Chống ăn mòn, thích hợp cho môi trường ẩm / hóa học (ví dụ: chế biến thực phẩm, sản xuất thiết bị y tế).

- Hợp kim nhôm (7075-T6): Trọng lượng nhẹ (mật độ 2,8 g / cm³), tỷ lệ cường độ so với trọng lượng cao, được sử dụng trong thiết bị tự động hóa di động.

- Xử lý bề mặt: mạ crôm cứng (HRC 60-70, ASTM B651), nitriding (độ cứng trường hợp HV 600-800), hoặc lớp phủ oxyt đen (để chống ăn mòn và khả năng bôi trơn).



1.2 Cấu hình cấu trúc

|Loại cấu hình |Đặc điểm kỹ thuật |Ứng dụng điển hình |

|--------------------------------|------------------------------------------------------------------------------------------------|---------------------------------------------------|

Trục tuyến tính chính xác rắn Xây dựng đơn đá, độ cứng cao (EI ≥10) ⁶ N · mm²), thích hợp cho truyền tải tải nặng. Trung tâm gia công CNC, robot công nghiệp.          |

Trục tuyến tính chính xác rỗng lõi rỗng (tỷ lệ d / D 0,4-0,6), trọng lượng nhẹ, khả năng định tuyến chất lỏng / điện tích hợp. Máy truyền động hàng không vũ trụ, hệ thống tự động hóa di động. |

Trục tuyến tính chính xác có chủ đề Các vít chì tích hợp (các chủ đề hình trapezoidal / acme), kết hợp chuyển động tuyến tính và chức năng lái xe. Các bộ truyền động tuyến tính, các giai đoạn định vị.              |

Trục chính xác cứng trước Độ cứng lõi HRC 30-40, sẵn sàng cho gia công tại chỗ, giảm thời gian dẫn. Thiết bị tự động hóa tùy chỉnh, phát triển nguyên mẫu. |



2.1 Hướng dẫn chuyển động siêu chính xác

Trục tuyến tính chính xác cung cấp độ chính xác vị trí và khả năng lặp lại đặc biệt, quan trọng cho các quy trình sản xuất đòi hỏi dung sai chặt chẽ:

- Độ chính xác vị trí: ± 0,005 mm mỗi mét du lịch, cho phép tuân thủ các yêu cầu chất lượng ISO 9001 cho các thành phần chính xác cao (ví dụ: bộ phận hàng không vũ trụ, vi điện tử).

- Khả năng lặp lại: ≤0,002 mm, đảm bảo hiệu suất nhất quán trên các chuyến sản xuất chu kỳ cao (108 + chu kỳ) trong các dây chuyền lắp ráp tự động.

- Kiểm soát tính tuyến tính: Kỹ thuật mài tiên tiến (ví dụ: mài không trung tâm, mài hình trụ) đạt được độ lệch tuyến tính ≤0,01 mm / m, giảm thiểu lỗi chuyển động trong gia công CNC và in 3D.



2.2 Tăng cường hiệu suất năng động và độ bền

- Damping rung: Cấu trúc cứng và bề mặt mịn làm giảm rung cộng hưởng (tần số tự nhiên ≥500 Hz), cải thiện sự ổn định của công cụ cắt trong phay / xoay CNC và giảm độ thô bề mặt của các bộ phận gia công (Ra ≤0,8 μm).

- Kháng mòn: Xử lý bề mặt độ cứng cao (mạ crôm cứng, nitriding) chống mòn mài mòn từ tiếp xúc vòng bi, kéo dài tuổi thọ đến 20.000 + giờ hoạt động - dài gấp 3-5 lần so với trục tuyến tính tiêu chuẩn.

- Công suất mang tải: Công suất tải tĩnh lên đến 50 kN (cho trục OD 50 mm) và công suất tải động lên đến 25 kN, hỗ trợ các ứng dụng nặng như tạo kim loại và xử lý vật liệu.



2.3 Tối ưu hóa ma sát & Hiệu quả năng lượng

Hệ số ma sát thấp: Bề mặt siêu mịn (Ra ≤0,2 μm) kết hợp với vòng bi tuyến tính tương thích (ví dụ: vòng bi với lồng PTFE) đạt được hệ số ma sát μ ≤0,005, giảm tiêu thụ năng lượng 15-25% so với trục thông thường.

Yêu cầu bôi trơn giảm: Các công nghệ hoàn thiện bề mặt và mạ giảm thiểu sự suy thoái chất bôi trơn, kéo dài khoảng thời gian bôi trơn lên hơn 1.000 giờ hoạt động và giảm chi phí bảo trì.



2.4 Tính linh hoạt và thiết kế linh hoạt

- Phạm vi kích thước rộng: Đường kính bên ngoài 3-100 mm, chiều dài 100-6000 mm, với chiều dài tùy chỉnh có sẵn để đáp ứng các yêu cầu thiết bị cụ thể.

- Tùy chỉnh vật liệu và lớp phủ: Được phù hợp với điều kiện môi trường (ví dụ: thép không gỉ 316L cho sản xuất hàng hải, lớp phủ gốm cho các ứng dụng nhiệt độ cao lên đến 300 ° C).

- Tương thích tích hợp: Tương thích với các loại vòng bi tuyến tính đa dạng (bóng, con lăn, từ tính) và cấu hình lắp đặt (bích, khối hỗ trợ), cho phép tích hợp liền mạch vào các hệ thống sản xuất hiện có.



2.5 Tối ưu hóa tổng chi phí sở hữu (TCO)

- Giảm thời gian ngừng hoạt động: độ tin cậy cao và độ bền giảm thiểu bảo trì không có kế hoạch, cắt giảm thời gian ngừng hoạt động sản xuất 20-30% so với trục không chính xác.

Chi phí thay thế thấp hơn: Tuổi thọ kéo dài và chống thất bại sớm làm giảm tần suất thay thế thành phần, giảm ngân sách bảo trì hàng năm 15-20%.

- Nâng cao năng suất quy trình: Kiểm soát chuyển động chính xác làm giảm lỗi sản phẩm do lỗi chuyển động, tăng năng suất quy trình từ 95% lên 99% + trong các bước sản xuất quan trọng (ví dụ: lắp ráp vi điện tử).



3.1 Gia công CNC & Gia công kim loại

- Trung tâm phay / xoay CNC: Trục tuyến tính chính xác hướng dẫn xe cắt công cụ và bàn làm việc, đảm bảo độ chính xác gia công ± 0,005 mm và bề mặt hoàn thành Ra ≤0,4 μm cho các thành phần hàng không vũ trụ và chèn khuôn.

- In 3D / Sản xuất phụ gia: Được sử dụng trong các hệ thống chuyển động tuyến tính để định vị đầu in, cung cấp độ chính xác độ dày lớp 0,01 mm và độ chính xác kích thước phần ± 0,02 mm.

- Thiết bị hình thành kim loại: Hướng dẫn tuyến tính báo chí thủy lực dựa vào trục chính xác để duy trì tính song song giữa các tấm báo chí (≤0,01 mm lệch), đảm bảo biến dạng vật liệu đồng nhất.



3.2 Tự động hóa công nghiệp & Robotics

- Robot Arms & End Effectors: Trục tuyến tính chính xác cho phép chuyển động tốc độ cao, có thể lặp lại (≤5 m / s) trong dây chuyền lắp ráp robot, với độ chính xác định vị lặp lại ≤0,002 mm cho sản xuất điện tử (ví dụ: lắp ráp PCB).

- Bộ truyền động tuyến tính: Được sử dụng trong hệ thống chuyển vật liệu tự động và robot chọn và đặt, kết hợp công suất tải cao (10 kN) với thiết kế nhỏ gọn để tối ưu hóa việc sử dụng không gian làm việc.

- Hệ thống băng tải: Băng tải hướng dẫn chính xác cho bao bì dược phẩm và thực phẩm đạt được độ chính xác định vị sản phẩm ± 0,5 mm, đảm bảo chất lượng bao bì nhất quán.



3.3 Xử lý vật liệu & Hậu cần

- Xe hướng dẫn tự động (AGV): Trục tuyến tính trong hệ thống lái và nâng AGV cung cấp điều khiển chuyển động ổn định, cho phép độ chính xác điều hướng ± 10 mm và khả năng tải lên đến 500 kg.

- Mô-đun nâng dọc (VLM): Trục tuyến tính chính xác hướng dẫn nền tảng nâng, đảm bảo độ chính xác định vị dọc ± 0,1 mm và hoạt động trơn tru với tốc độ lên đến 0,5 m / s.

- Hệ thống palletizing: máy palletizing robot sử dụng trục tuyến tính chính xác để xử lý tải nặng (lên đến 100 kg) với độ chính xác đặt lặp lại ± 2 mm, cải thiện thông lượng 20%.



3.4 Sản xuất điện tử chính xác cao

Thiết bị bán dẫn: Trục tuyến tính chính xác trong hệ thống xử lý wafer đạt được độ chính xác vị trí ± 0,001 mm, quan trọng cho các quy trình cắt wafer và đóng gói.

- Sản xuất bảng điều khiển: Dây chuyền sản xuất LCD / OLED dựa vào trục tuyến tính để định vị chất nền, đảm bảo độ chính xác sắp xếp pixel ± 0,003 mm và giảm tỷ lệ phế liệu.



Để tối đa hóa hiệu suất và hiệu quả chi phí, các kỹ sư sản xuất nên ưu tiên các thông số lựa chọn sau:



4.1 Yêu cầu tải và chuyển động

- Loại tải: Tĩnh (ví dụ: lưu trữ vật liệu) so với năng động (ví dụ: tự động hóa tốc độ cao); tính toán tải động tương đương (P) bằng cách sử dụng ISO 281 để chọn đường kính trục.

- Tốc độ & Tăng tốc: Đối với các ứng dụng tốc độ cao (≥3 m / s), chọn trục có bề mặt cao (Ra ≤0,1 μm) và vòng bi ma sát thấp để giảm thiểu việc tạo nhiệt.

- Chiều dài đột quỵ: Đảm bảo chiều dài trục phù hợp với phạm vi chuyển động đầy đủ với hỗ trợ đủ (ví dụ: 2-3 vòng bi hỗ trợ cho đột quỵ > 1 mét để ngăn chặn độ lệch).



4.2 Điều kiện môi trường

- Phạm vi nhiệt độ: Trục tiêu chuẩn hoạt động ở -20 ° C đến 80 ° C; các biến thể nhiệt độ cao (với lớp phủ gốm) xử lý lên đến 300 ° C cho các ứng dụng lò công nghiệp.

- Phơi nhiễm ăn mòn: thép không gỉ 304/316L hoặc mạ crôm cứng cho môi trường ẩm ướt / hóa học; lớp phủ oxyt đen cho các ứng dụng trong nhà, khô.

- Ô nhiễm: vòng bi niêm phong và giày trục cho môi trường bụi bụi (ví dụ: cửa hàng chế biến kim loại) để ngăn chặn sự xâm nhập của các hạt mài mòn.



4.3 Tương thích & Tích hợp

- Giao diện vòng bi: Khả năng khoan dung trục (ví dụ: h5) với khoan dung vòng bi bên trong (ví dụ: G6) để phù hợp tối ưu (ISO 286-2).

- Cấu hình lắp đặt: Chọn hỗ trợ flanged, đường ray tuyến tính hoặc khối gối dựa trên thiết kế thiết bị và phân phối tải.

- Tùy chỉnh: Xác định đầu ren, đường khóa hoặc độ dày lớp phủ cho các ứng dụng chuyên dụng (ví dụ: thiết bị y tế yêu cầu vật liệu tương thích sinh học).



4.4 Chất lượng & Tiêu chuẩn tuân thủ

Chứng nhận vật liệu: Đảm bảo tuân thủ DIN EN 10083 (thép carbon), ASTM A240 (thép không gỉ) hoặc ASTM B209 (hợp kim nhôm).

- Xác minh chiều: Yêu cầu báo cáo CMM (Máy đo tọa độ) cho các ứng dụng quan trọng để xác nhận tuân thủ dung sai.

- Kiểm tra mệt mỏi: Chọn trục với sức mạnh mệt mỏi ≥300 MPa (cho 10 ⁸ chu kỳ) để đảm bảo độ tin cậy trong các quy trình sản xuất chu kỳ cao.
